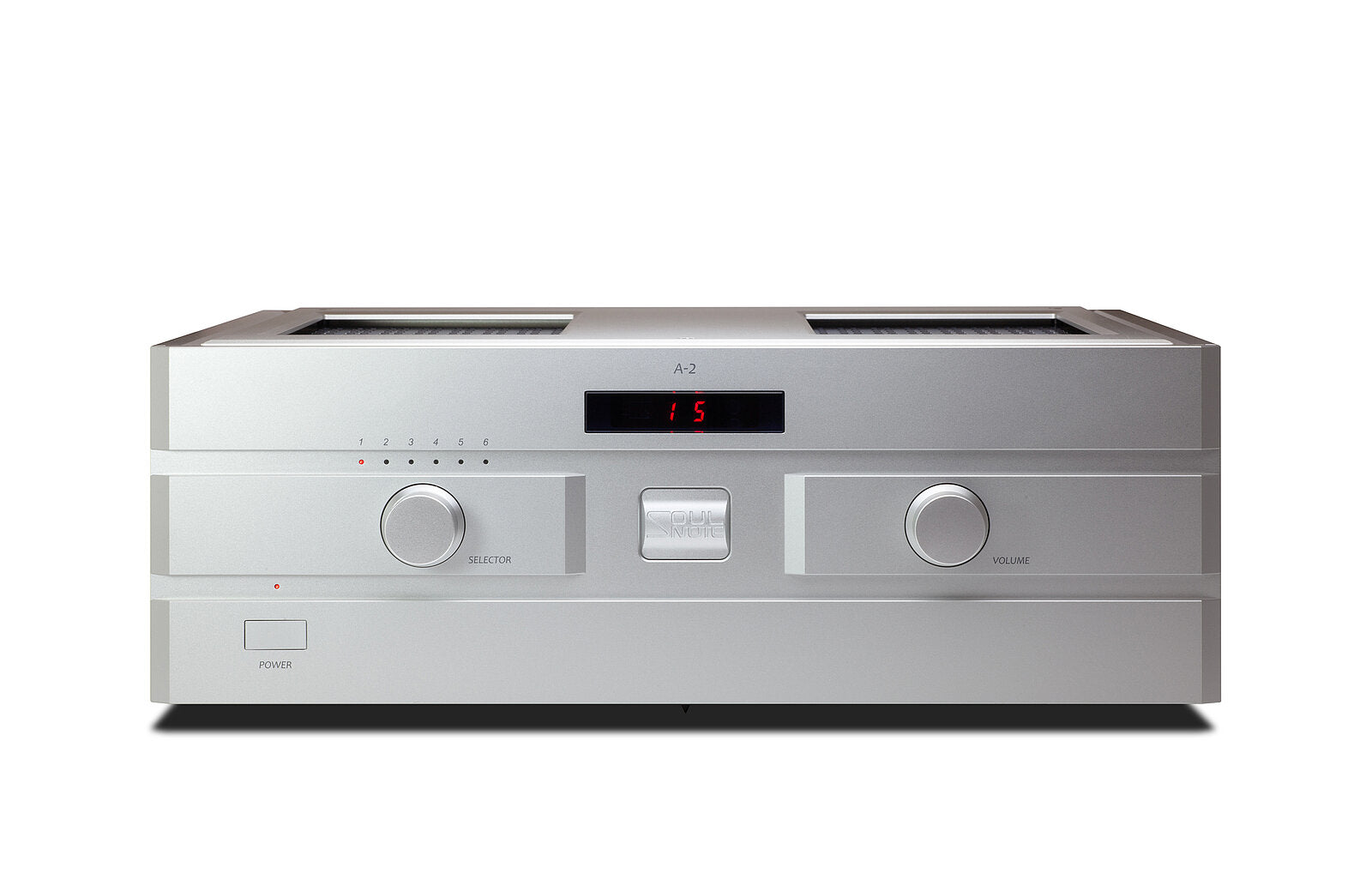

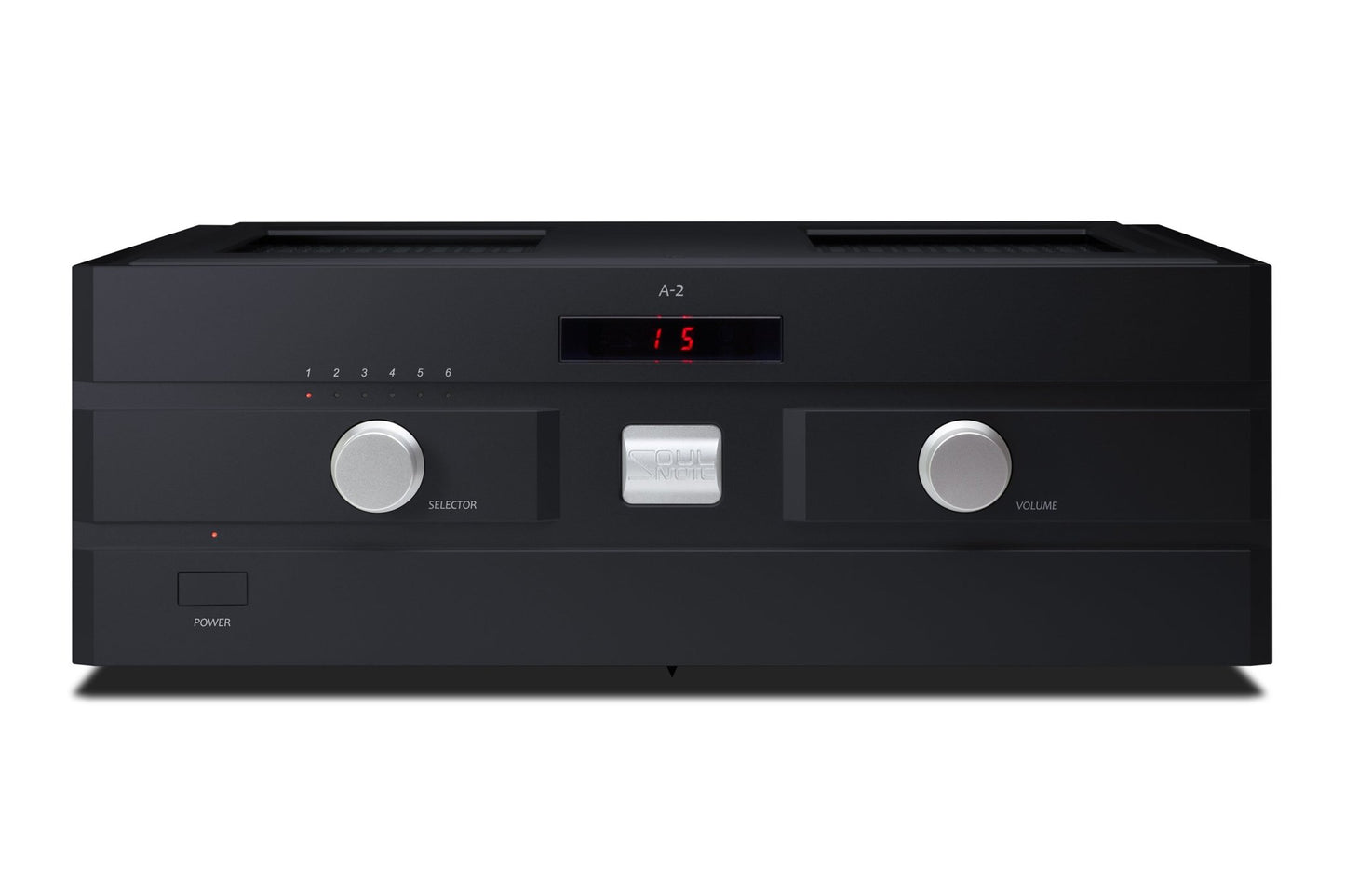

Soulnote A-2 ver. 2

Die A-2 ver.2 setzt das in der Serie 3 gewonnene Know-how konsequent um und führt zentrale Schaltungs- und Konstruktionsdetails weiter. Im Fokus stehen ein möglichst direkter Signalweg, hohe Stromlieferfähigkeit auch an komplexen Lautsprecherlasten sowie eine Wiedergabe mit mehr Transparenz, Kontrolle und Stabilität in der räumlichen Abbildung.

Puristischer Aufbau mit diskreter, vollständig rückkopplungsfreier Schaltung (Non-NFB)

Die Verstärkerschaltung arbeitet vollständig ohne Gegenkopplungsschleife. Der Aufbau ist bewusst reduziert: Eingangswahl und Lautstärkeregelung sind so integriert, dass der Signalweg kurz bleibt und das Eingangssignal möglichst unverändert zur Endstufe gelangt.

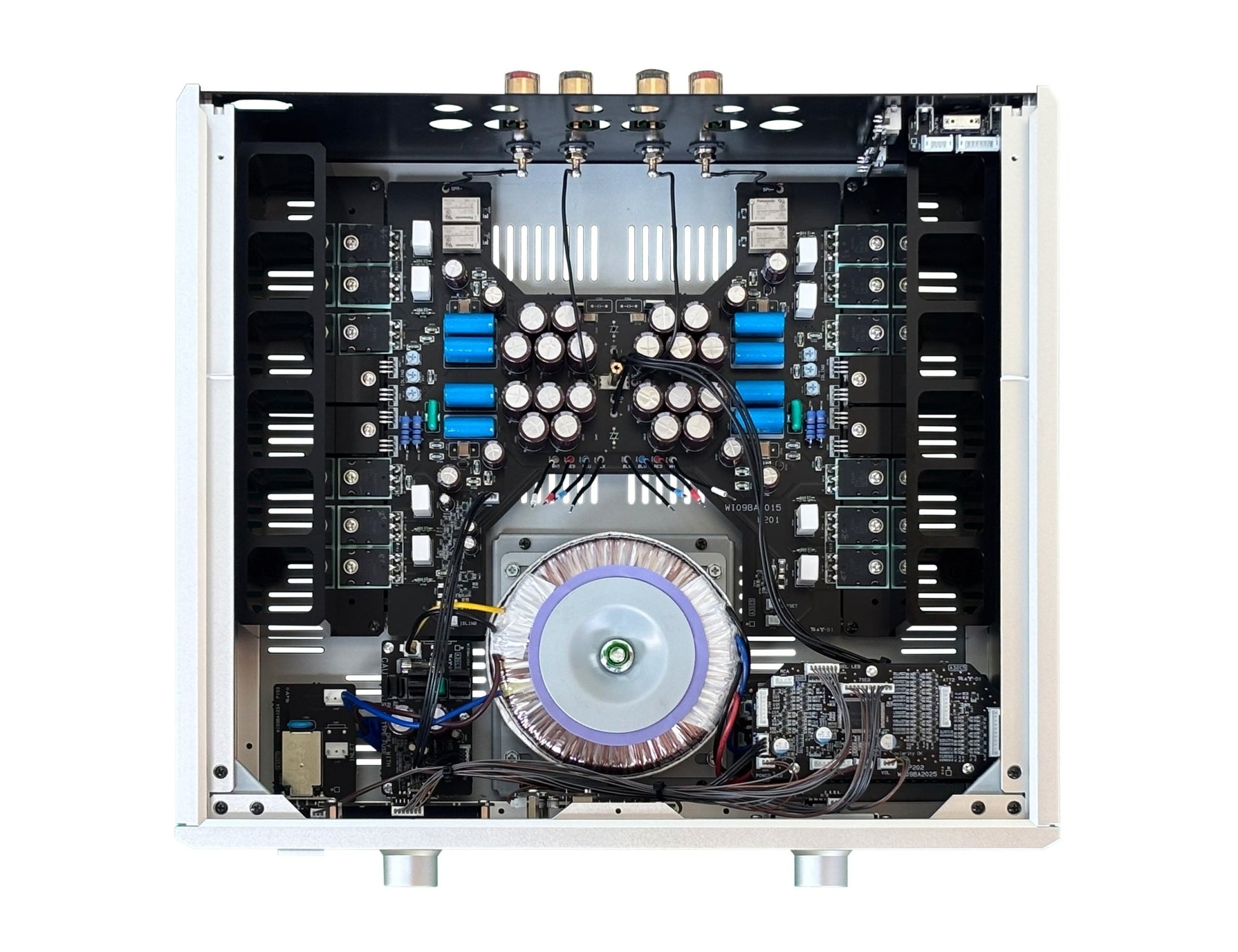

Parallele Push-Pull-Endstufe mit TO-3P-Leistungstransistoren

Die Ausgangsstufe arbeitet als parallele Push-Pull-Schaltung mit schnellen, hoch belastbaren TO-3P-Transistoren (wie im A-3). Die Transistoren der Ausgangsstufe sind präzise nach hFE selektiert und gepaart. Dadurch werden typische Begleiterscheinungen paralleler Push-Pull-Topologien, wie ungleichmäßige Stromaufteilung und Übernahmeeffekte, wirkungsvoll reduziert.

Hochstromfähige Treiberstufe

Die Treiberstufe nutzt ebenfalls TO-3P-Transistoren wie die Ausgangsstufe. Durch das Führen eines hohen Stroms in der Treiberstufe werden hFE-Schwankungen, die durch Stromänderungen in der Ausgangsstufe entstehen, unmittelbar kompensiert. Das erhöht die Antriebskraft und ist einer der wesentlichen Unterschiede der Version 2 gegenüber dem Original.

Vierstufige Darlington-Schaltung

Die vierstufige Darlington-Konfiguration verwendet Hochfrequenztransistoren, um die Endtransistoren sicher und vollständig anzusteuern. Gleichzeitig ist die Stromaufteilung optimiert. Das Ergebnis ist hohe Treiberleistung und stabile Kontrolle an unterschiedlichsten Lautsprecherlasten.

Neu entwickelte Spannungsverstärkungsstufe

Auch die Spannungsverstärkungsstufe wurde für die A-2 ver.2 neu entwickelt. Gegenüber dem Original ist die Schaltung deutlich vereinfacht, zudem wurde die Bias-Schaltung (Vorspannung) vollständig überarbeitet.

Großer, nicht imprägnierter Ringkerntransformator

Durch eine im Vergleich zum Original abgesenkte Ausgangsspannung wird weniger die Maximalleistung an 8 Ω priorisiert, sondern die momentane Stromlieferfähigkeit bei niedrigen Impedanzen. Das verbessert Souveränität und Kontrolle, besonders bei anspruchsvollen Lautsprechern

Relaisgeschalteter, symmetrischer Widerstands-Dämpfer (Balanced Attenuator)

Zur Lautstärkeregelung kommt statt eines klassischen Potentiometers oder einer elektronischen Lautstärke ein SOULNOTE-eigener, relaisgeschalteter Dämpfer zum Einsatz. Dabei werden hochpräzise Widerstände in symmetrischer Ausführung geschaltet. Das erhöht die Transparenz, verbessert die räumliche Abbildung und sorgt auch bei sehr kleinen Lautstärken für hohe Qualität und präzisen Kanalgleichlauf.

Signalweg-optimierte Konstruktion auf Mehrlagenplatine

Zur Minimierung der Eingangssignalleitungen sind Eingangsanschlüsse, Eingangswahlschalter, Lautstärke und die rückkopplungsfreie Spannungsverstärkungsstufe auf einer einzigen Mehrlagenplatine konzentriert. Einflüsse durch Vibrationen von Verbindungskabeln, Induktivitäten und abgestrahltes Rauschen werden ohne zusätzliche Schirme oder Filter minimiert, die den Klang beeinträchtigen könnten. Diese Integrationsdichte wird auch durch den relaisgeschalteten, symmetrischen Dämpfer ermöglicht.
