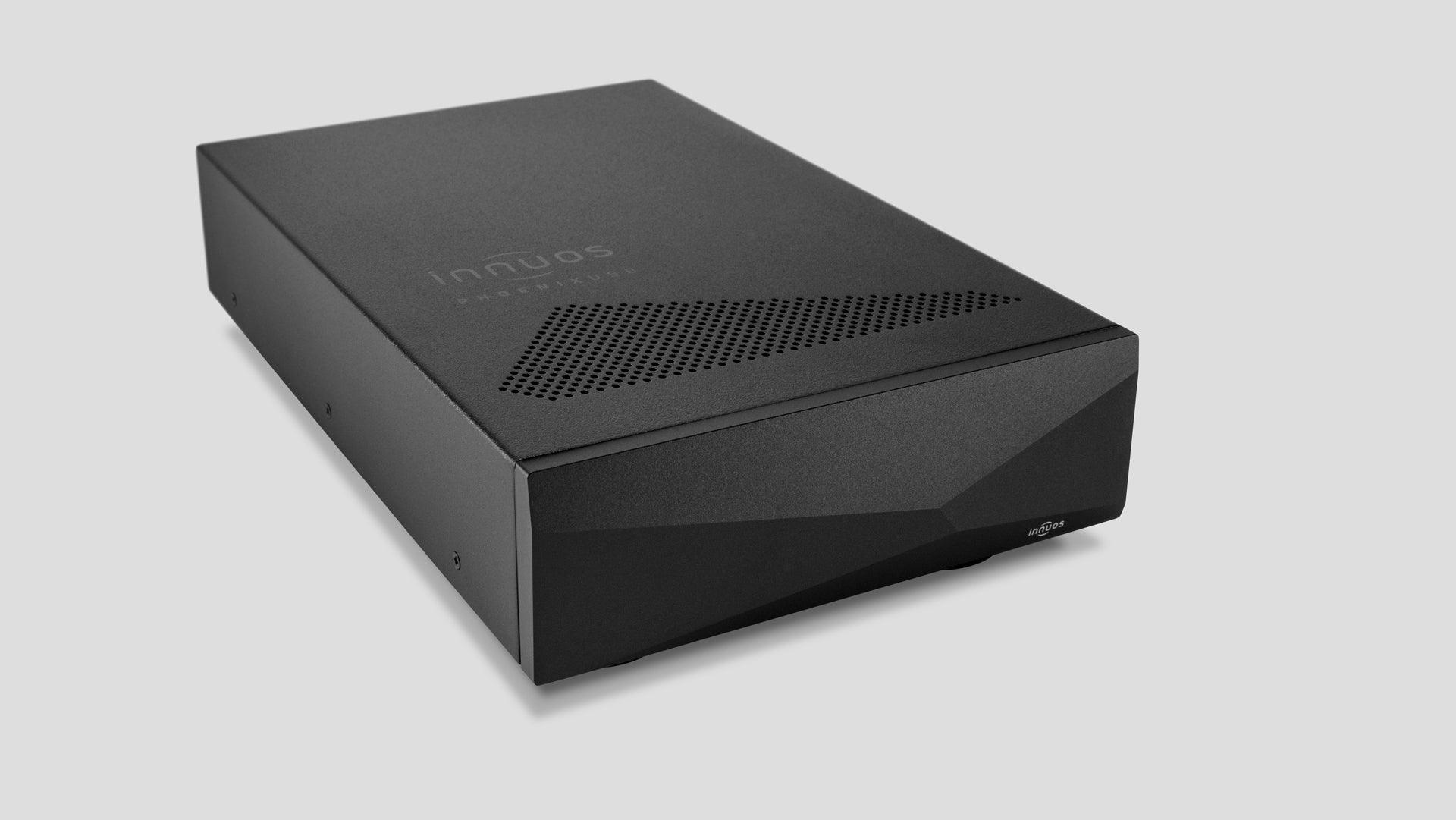

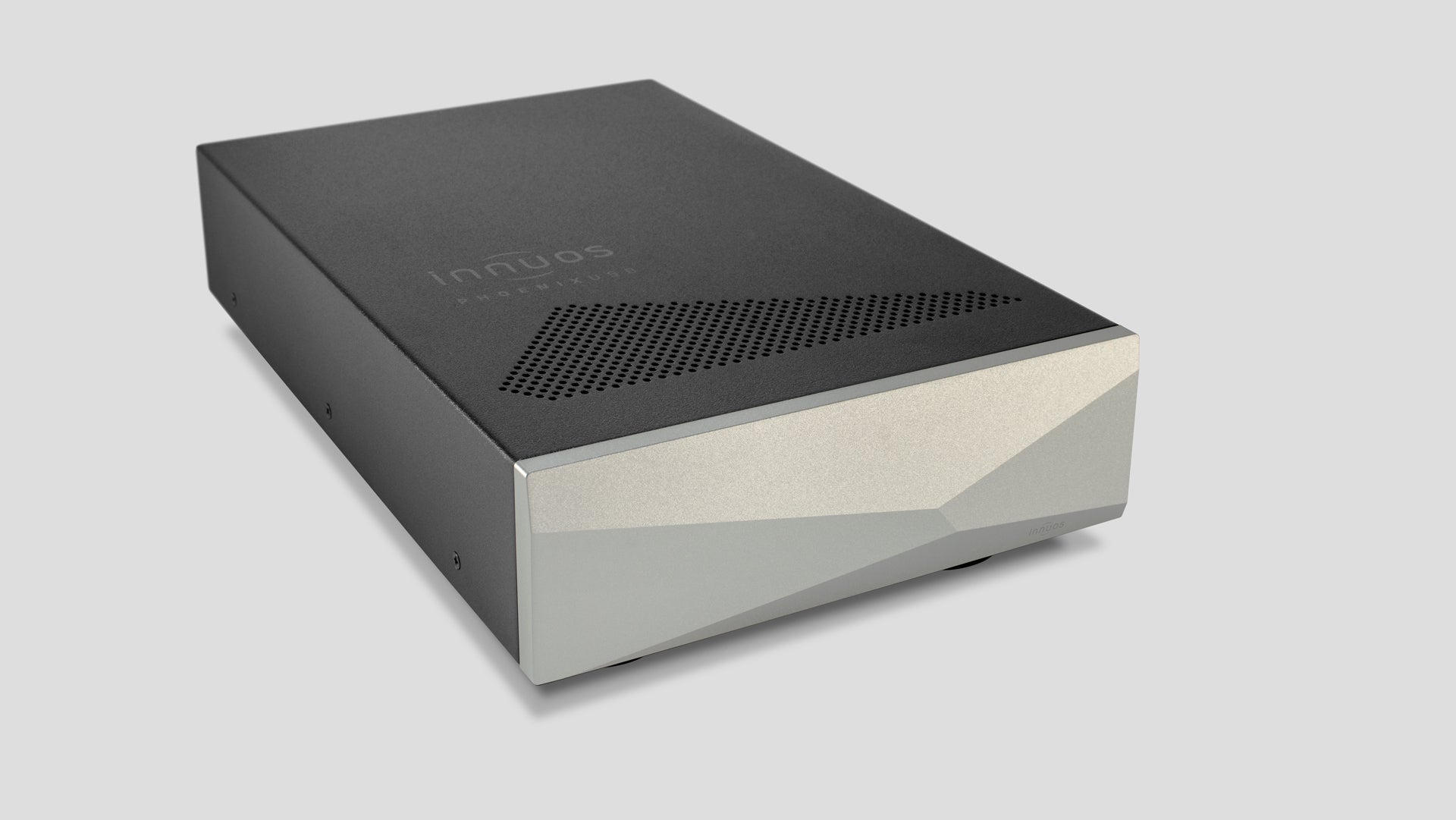

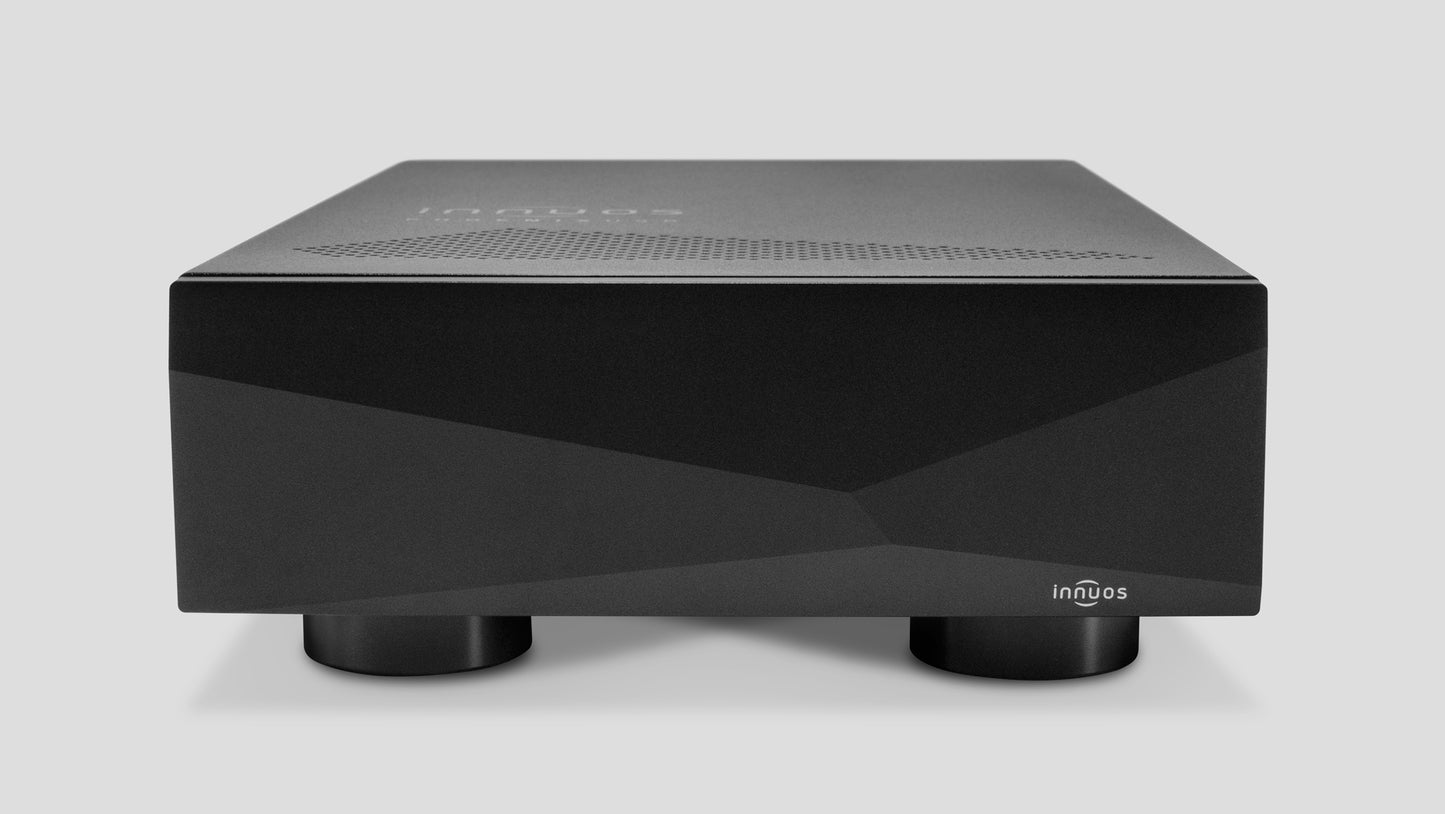

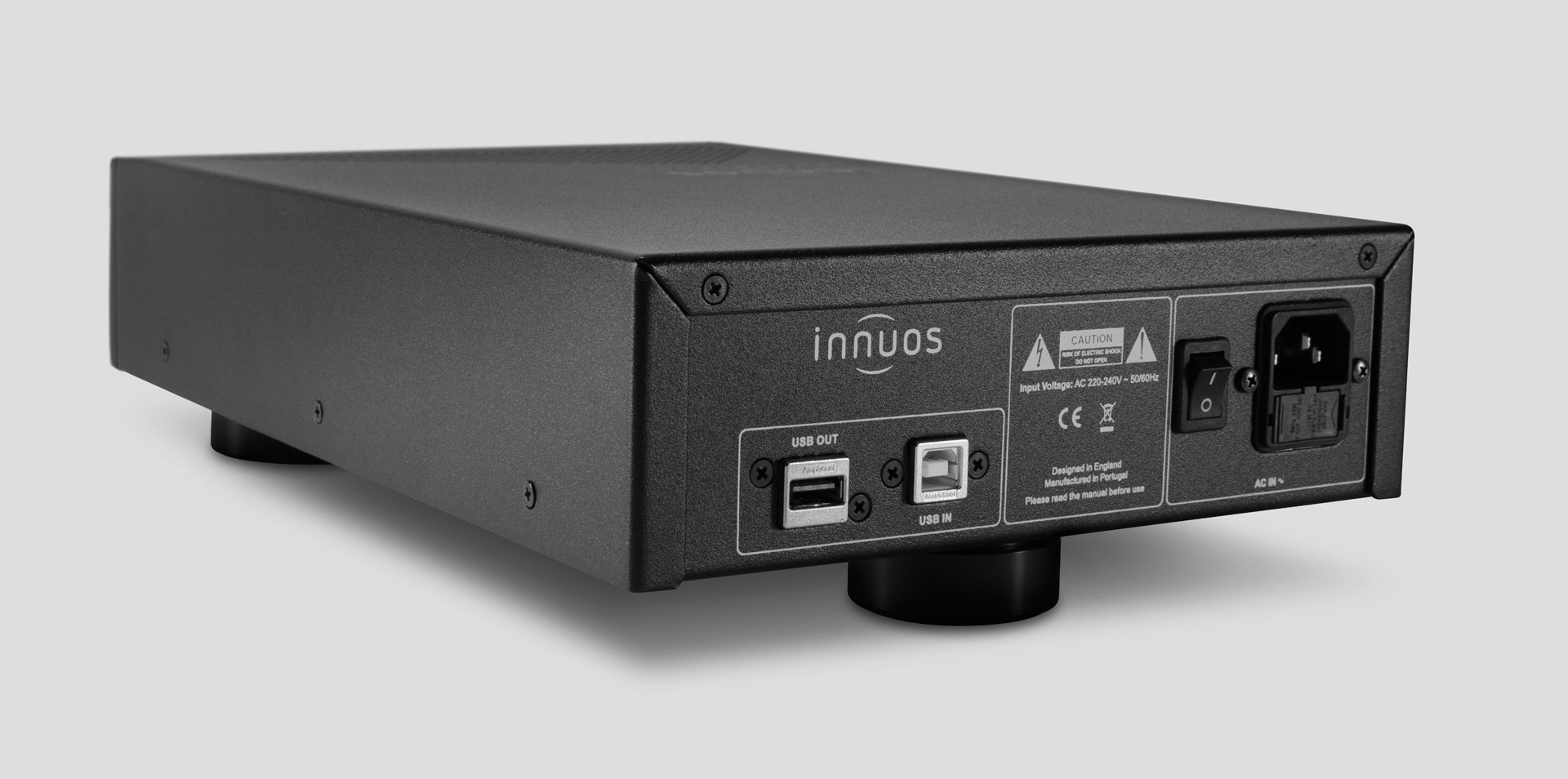

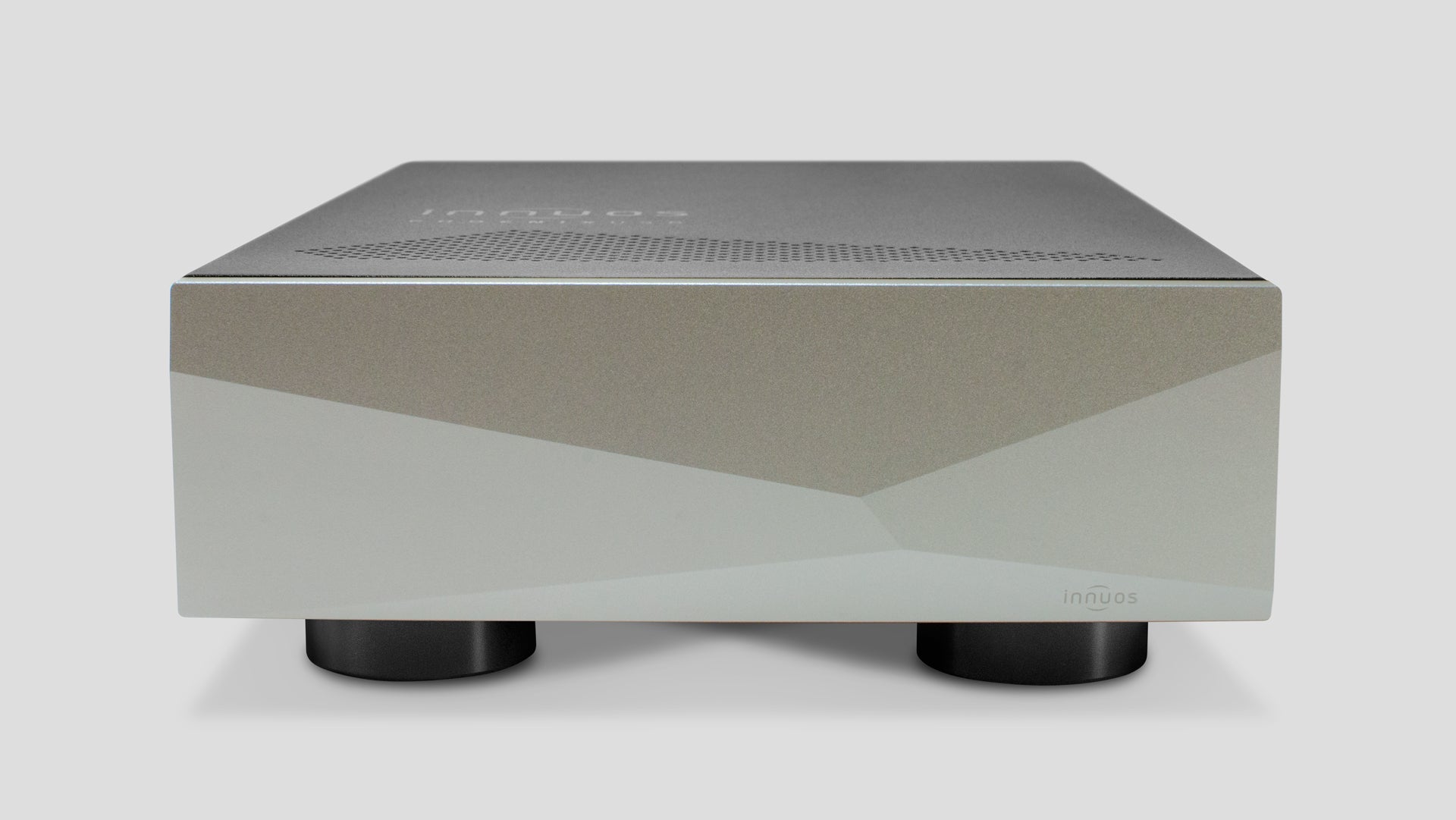

Innuos PhoenixUSB

Der PhoenixUSB bietet in einem Gerät das Äquivalent von drei separaten Komponenten: einen USB-Regenerator, ein lineares Netzteil und einen externen Master-Taktgeber mit eigenem linearen Netzteil. Innuos wandte drei wichtige Designansätze an, die aus den Erfahrungen mit dem Flaggschiff-Musikserver von Innuos, dem STATEMENT, gewonnen wurden.

Der USB-Chip, der das Signal regeneriert, enthält keine Schaltregler. Alle drei unabhängigen Spannungen für den Chip stammen aus einer unabhängigen linearen Stromversorgung, die durch drei Sätze von LT3045-Reglern weiter geregelt wird.
Es wird ein 3-ppb-OCXO-Taktgeber verwendet, der direkt mit 24 MHz läuft und über eine Leiterbahn nur wenige Zentimeter vom USB-Chip entfernt angeschlossen ist. Daher geht keine Präzision in Kabeln und Steckverbindern verloren, wie dies bei Verwendung eines externen 10-MHz-Master-Taktgebers mit einem zusätzlichen 24-MHz-Taktgenerator der Fall ist.

Zwei unabhängige lineare Stromversorgungen auf Statement-Ebene, eine für den OCXO-Taktgeber und die andere für die Stromversorgung des USB-Chips/der 5-V-USB-Leitung.
